הקדמה
מערכת מיגון אקטיבית מפני קרינה , נועדה להפחתת שדות מגנטיים הנוצרים מתשתיות חשמל של חברת החשמל או ספקי חשמל אחרים. כדי להפחית שדות מגנטיים (AC) מקווי הולכת החשמל הסמוכים לרמה העומדת בדרישות המשרד להגנת הסביבה.

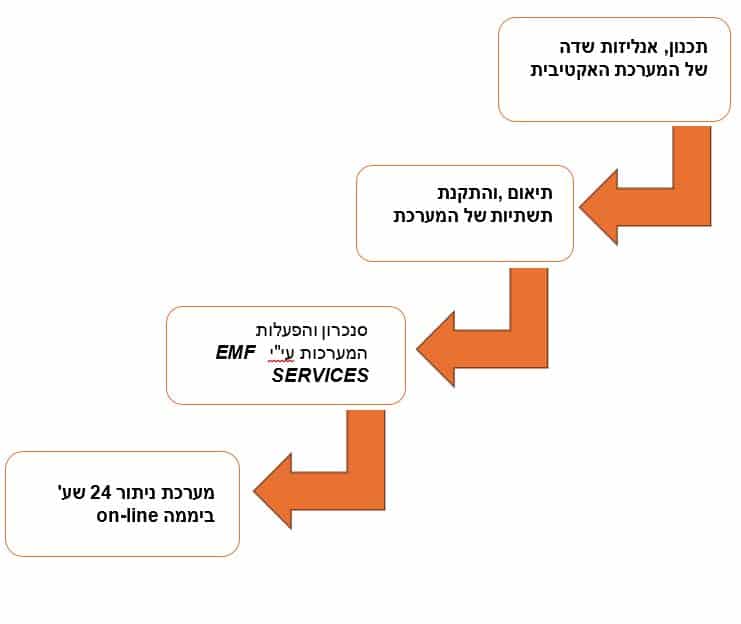

השלב הראשון בתהליך הוא ליצור מודל מחשב מפורט של קווי החשמל הקיימים באתר. מודל זה משלב קואורדינטות מרחביות של מוליכים, זרמי פעולה ויחסי פאזה. חישוב השדה המגנטי שנוצרו מהמודל מאפשר תכנון
מערכת הגבלה אקטיבית
אנו בחברת דולב מתכננים ,ובונים את רשת כבלים תת-קרקעיים והעיליים כחלק מהפתרון להפחתת שדות מפני קרינה אקטיבית.
באתרים גדולים במיוחד ישנה אפשרות להקים מערכות נפרדות כדי לכסות את כל האזורים. כל מערכת מסוגלת לפעול באופן עצמאי. כל הציוד המרכיב את שלוש המערכות הפונקציונליות מוזן מיחידות UPS לגיבוי חשמל מלא.
מערכת הגבלה אקטיבית לשדה מגנטי לקווי מתח עליון היא טכנולוגיה שנועדה להפחית את ההשפעה של שדות מגנטיים חזקים הנוצרים על ידי קווי מתח גבוה על הסביבה, במיוחד על בני אדם ועל חיות. המערכת פועלת על עיקרון של זיהוי השדה המגנטי והפעלת אמצעים להפחתת עוצמתו או הפצת השפעתו.
תיאור הבעיה
זרמים בקווי מתח גבוה ועליון מייצרים שדה מגנטיים הנוצר סביבם, והשפעה זו היא תוצאה של חוקי הפיזיקה הקשורים לזרמים חשמליים ולשדות מגנטיים.
הנה הסבר מעמיק יותר על הקשרים בין זרמים, שדות מגנטיים ושטף מגנטי. שדות אלו עשויים להגיע לרמות המוגדרות על ידי המשרד להגנת הסביבה כמסכני בריאות במבנים הסמוכים לפרוזדור קווי המתח. התופעה בולטת בעיקר בקווים עיליים ,אבל לא רק
שטף מגנטי הוא מדד לכמות השדה המגנטי החודרת דרך שטח מסוים. הוא מחושב כמכפלה של עוצמת השדה המגנטי ובין השטח המוקף על ידי השדה.
השפעות של זרמים ושדה מגנטי :
השדה המגנטי הנוצר על ידי קווי מתח גבוה יכול להשפיע על מכשירים חשמליים, חיישנים וציוד אלקטרוני הנמצא בסמוך.השפעה זו יכולה לגרום להפרעות חשמליות, במיוחד במערכות רגישות כמו מחשבים, מכשירים רפואיים וציוד תעשייתי.
במקרים בהם שדות מגנטיים חזקים משפיעים על אזורים מיושבים או תעשייתיים, יש צורך במערכות הגבלה שיכולות להפחית את השפעת השדה.
טכנולוגיות אלו עשויות לכלול חומרים פרו מגנטיים, או מערכות אקטיביות שמגיבות לשינויים בשדה כדי למזער את השפעתו.
ישנם ניסויים ומחקרים רבים המנסים להבין את הקשרים בין זרמים לשדות מגנטיים, והשפעתם על הבריאות והסביבה. זה כולל חקר השפעות השדות המגנטיים על אורגניזמים חיים, כמו בני אדם ובעלי חיים.
במדינות רבות קיימות רגולציות שנועדו להבטיח כי השפעת השדות המגנטיים על בני אדם תהיה בטוחה. זה כולל הגדרות לחשיפה מרבית לשדות מגנטיים במקומות ציבוריים ובסביבות עבודה.
בישראל ישנה הגדרה ברורה לרמות החשיפה המוגדרות על ידי המשרד להגנת הסביבה כמסכני בריאות במבנים הסמוכים לפרוזדור קווי המתח.
בכלל, הקשרים בין זרמים בקווי מתח גבוה לשטף מגנטי הם מורכבים ומחייבים הבנה מעמיקה של פיזיקה והנדסה, במיוחד כאשר מדובר בהשפעות על הסביבה והבריאות הציבורית.
עקרון הפעולה שלה כולל מספר רכיבים וטכניקות
חיישנים וזיהוי: המערכת כוללת חיישנים הממוקמים בסמוך לקווי המתח. חיישנים אלו מזהים את עוצמת השדה המגנטי שנוצר על ידי זרמים חשמליים.
הנתונים שהחיישנים אוספים מועברים למערכת הבקרה לצורך ניתוח, אלגוריתמים מתקדמים משמשים לניתוח נתונים בזמן אמת, מה שמאפשר למערכת להגיב במהירות לשינויים בשדה המגנטי.
המערכת מפעילה אמצעים להפקת שדה מגנטי נגדי, אשר מפחית את השפעת השדה המגנטי הקיים. זה יכול להיעשות ,המערכת עשויה להשתמש בקווים חשמליים נוספים המיועדים ליצירת שדה מגנטי נגדי.
התרעות ותגובה: כאשר המערכת מזהה שדה מגנטי חזק מעבר לתכנון הראשוני, היא תפעיל התרעות עבור אנשי צוות ,או כל מי שהוסמך לקבל התרעות בזמן אמת

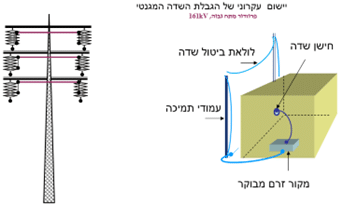

רכיבי מערכת המיגון האקטיבי
- חיישני שדה מגנטי: ממוקמים בסמוך לקווי המתח, החיישנים מזהים את עוצמת השדה המגנטי ומעבירים נתונים למערכת הבקרה.
- מערכת בקרה: מחשב ומערכת אלקטרונית שמקבלת את הנתונים מהחיישנים ומבצעת חישובים כדי לקבוע את הצעדים הנדרשים להפחתת השפעת השדה המגנטי.
- אמצעי הגבלה: כוללים מגנטים הפוכים ,וקווים חשמליים שמיועדים ליצור שדה מגנטי נגדי, אשר מבטל או מפחית את השדה המגנטי שנוצר על ידי קווי המתח.
- מערכת ניטור: מאפשרת במקביל לבדוק את יעילות המערכת ולבצע התאמות במקרים של שינויים בעוצמת השדה או בסביבה.
פעולות המערכת:
- זיהוי : החיישנים מזהים את עוצמת השדה המגנטי ומעבירים נתונים למערכת הבקרה.
- ניתוח: מערכת הבקרה מנתחת את הנתונים ומעריכה אם יש צורך בפעולה.
- הפעלה: אם נדרשת פעולה, המערכת מפעילה את אמצעי ההגבלה כדי ליצור שדה מגנטי נגד ולהפחית את השפעת השדה המגנטי הקיים.
- ניטור מתמשך: המערכת מנטרת את השדה המגנטי באופן רצוף ולעדכן את סדר הפעולות בהתאם לצורך.
תהליכים אלו מתרחשים יחד בסנכרון מלא על מנת להביא להפחתה הרצויה בערך השדות המגנטיים.
יעילות המיגון האקטיבי
סיכום
מטרת המערכת הינה להפחית שדות מגנטיים גבוהים באזורי שהייה לערכים שמתחת לערכי היעד שנקבעו על ידי המשרד להגנת הסביבה, ואף נמוכים יותר
כאשר השדות ירדו לרמה הבטוחה על פי תקנות המשרד להגנת הסביבה נקבל הוכחה ליעילות השיטה.

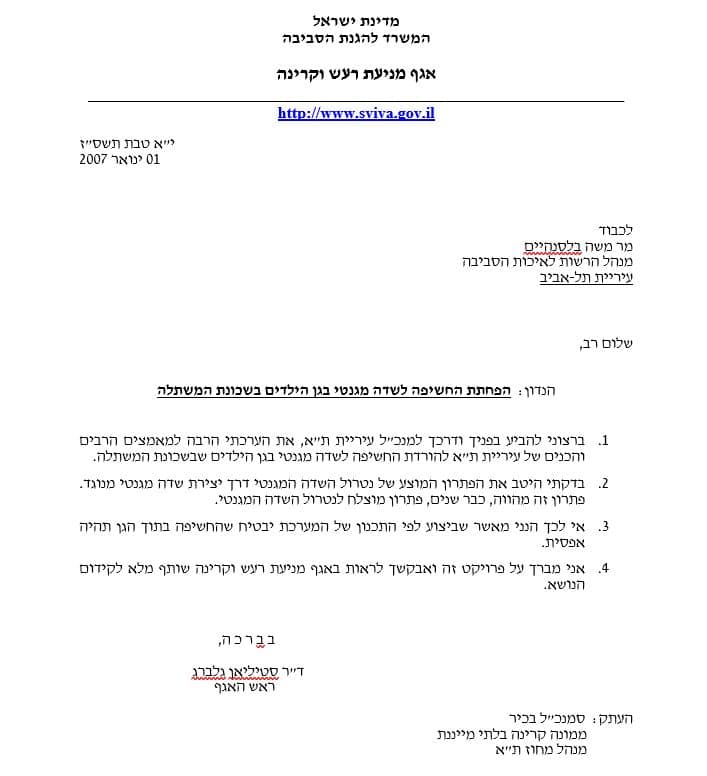

כבר משנת 2007 יושמו בהצלחה לראשונה בישראל מערכת הגנה אקטיביות בשני פרויקטים: גן ילדים, ומבנה משרדים גדול,
ומאז חברת דולב ביצעה עוד פרויקטים רבים ונוספים ,ומורכבים של מערכות מיגון אקטיבי אשר בכולם ,
השדות הופחתו לרמה המומלצת של המשרד להגנת הסביבה ואף נמוך יותר.
למעשה אין לאף חברה בישראל ניסיון דומה ,והוכחת פרויקטים מוצלחים בישראל.
נשמח לשתף מידע והמלצות מלקוחות כמוכן סיורים באתרים שהוקמו מערכות ופעילים כבר שנים רבות

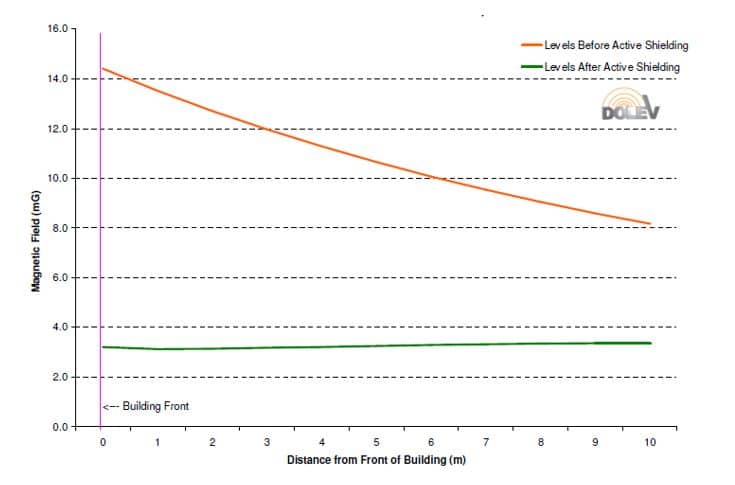

להלן תיאור גרפי של שדות מגנטיים וחשמליים בתדר רשת החשמל 50Hzככלי לתכנון,
הצבה והתקנה של מערכות חשמליות תוך צמצום שפיית השדה האלמ"ג בתדר נמוך מאוד (ELF)
אדום לפני הפעלת המערכת האקטיבית
ירוק לאחר ההפעלה של המערכת האקטיבית
הנה כמה היבטים נוספים על מערכת הגבלה אקטיבית לשדה מגנטי לקווי מתח עליון:
- טכנולוגיות תקשורת: המערכת משתמשת בטכנולוגיות תקשורת מתקדמות (כמו IoT) כדי להעביר נתונים בזמן אמת למרכזי בקרה ולמערכות ניטור חיצוניות.
- עלות : בעקבות התקנת מערכות מיגון אקטיביות רבות בארץ ובעולם ,וכשמדובר בקווי מתח גבוה המשתרעים על פני שטחים נרחבים. הצלחנו להוזיל בצורה משמעותית עלויות הקמה, תפעול ותחזוקת מערכת , כולל אחריות ל 15 שנים !
- באופן כללי, מערכות הגבלה אקטיביות לשדה מגנטי הן חלק מהמאמץ הכולל לשפר את הבטיחות והבריאות של הציבור, במיוחד באזורים בהם קווי מתח גבוה נמצאים קרוב לאוכלוסייה.
עם התפתחות הטכנולוגיה ,והניסיון הרב שצברנו ,ובשיתוף האקדמיה, וחברות נוספות מחו"ל, ממשיכים לחקור
ולפתח פתרונות טכנולוגיים פורצי דרך שיקטינו את השפעתם של שדות מגנטים .
נשמח לתת ייעוץ ללא עלות לכל בעיה קרינת מתשתיות חשמל
